XK-450(18吋)开炼机

XK-450(18吋)开炼机

一、主要参数

二、主要配置

1、      辊筒

（1）     型式：前后辊中空光辊。

（2）     材质：LTG-H合金冷硬铸铁离心铸造。

（3）     表面硬度：HSD68~75(HRC60~65)。

（4）     轴承：采用自动调心滚子轴承。

（5）     轴承座：采用灰口铸铁，经退火处理后加工制成，并附润滑油孔。

（6）     轴承座密封：灰铁铸造端盖，毡圈密封，内外侧均不漏油。

（7）     辊筒冷却：采用国产优质旋转接头，密封效果好，使用寿命长。

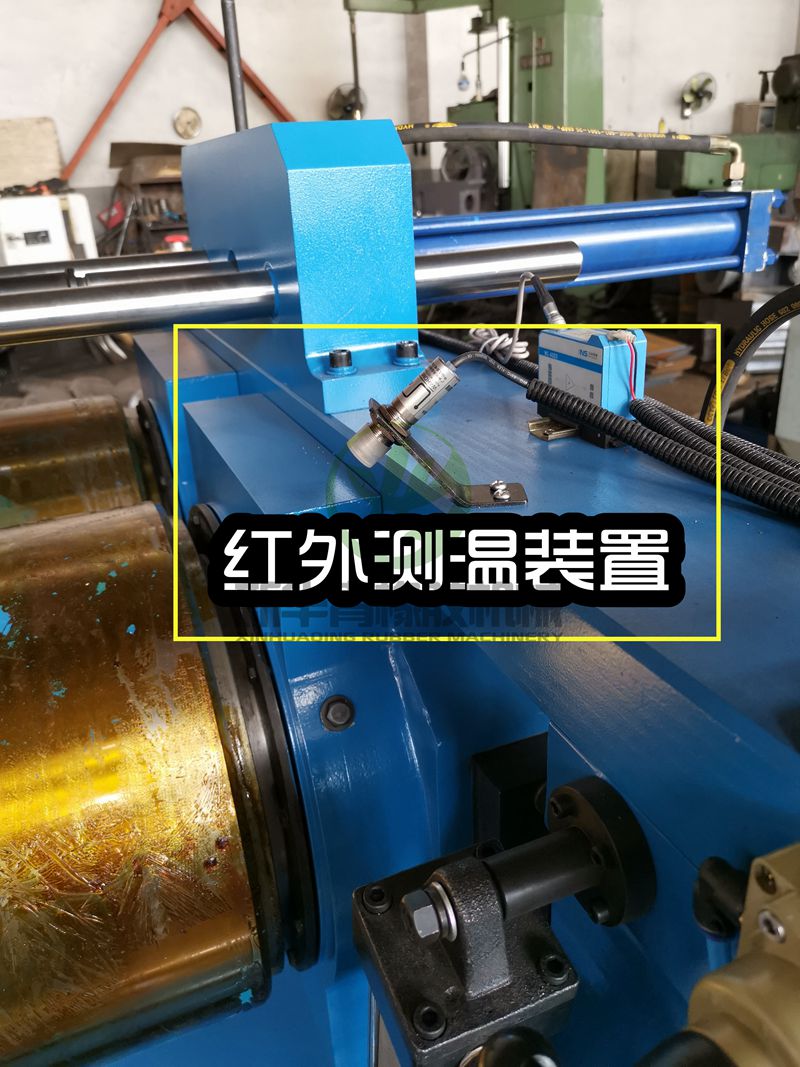

（8）     辊筒测温：采用红外测温探头对辊筒表面温度进行精准测量。

2、      底座及机架

（1）     底座：采用矩形管、槽钢整体焊接结构，经时效处理、精密机械加工而成。

（2）     机架：采用钢板焊接结构，经时效处理、精密机械加工而成。

（3）     压盖：采用焊接结构，经时效处理、精密机械加工而成。

3、      调距装置

（1）     调距方式：专用电动调距。

（2）     调整范围：0.3~10mm。

（3）     由调距螺母、丝杠、手轮、蜗轮、蜗杆、刻度盘等组成。

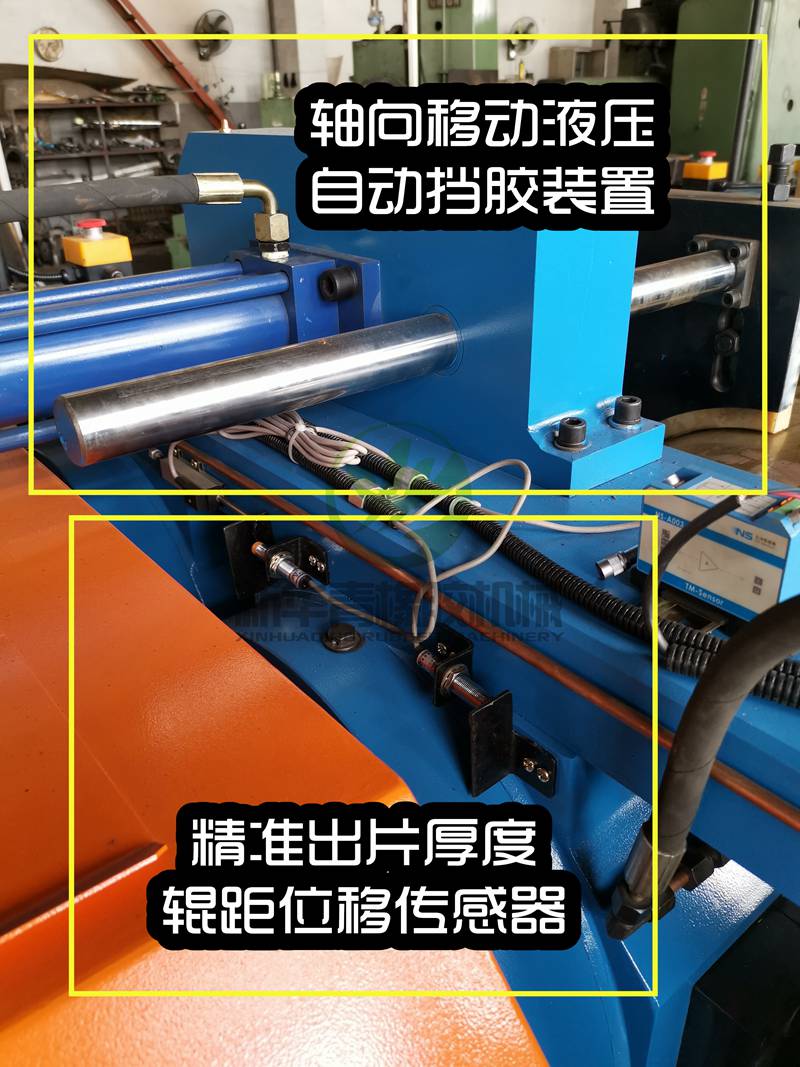

（4）     带有位移传感器，用于精准调距，保证出片厚度均匀。

4、      负载安全装置

（1）     采用安全片形式。

（2）     每台产品安全片配件2件。

5、      挡胶板

（1）     型式：液压自动，轴向移动式。

（2）     材质：采用尼龙挡胶板形式，安装稳定。

6、      下片出料

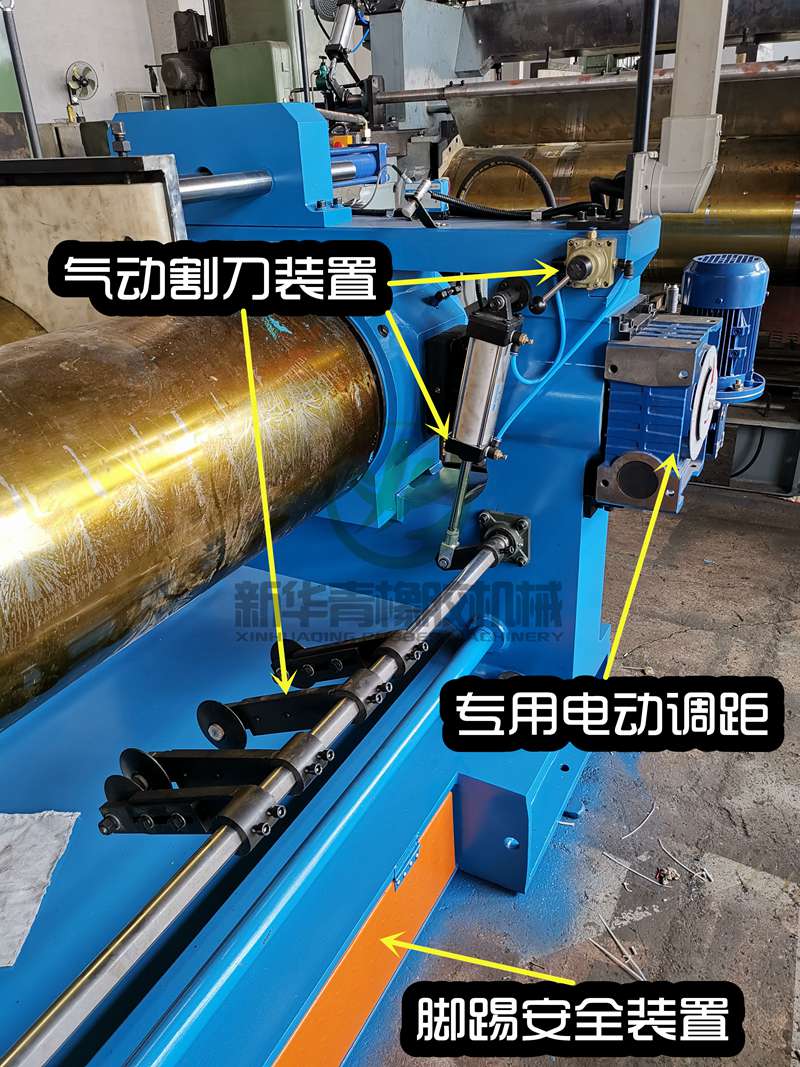

（1）     下片：采用手控式气动割刀，宽幅、条数调整便易。

（2）     接料盘：采用优质钢板焊接，卷边而成。

7、      减速器：ZSY355减速机，单入单出轴，圆柱硬齿面。

8、      紧急停车和制动装置

（1）     型式：由拉线急停开关（带复位功能）或按钮式制动开关及脚踢安全停车装置进行控制。

（2）     刹车能力：电磁制动，刹车后辊筒转动不超过1/4周。

9、      润滑系统

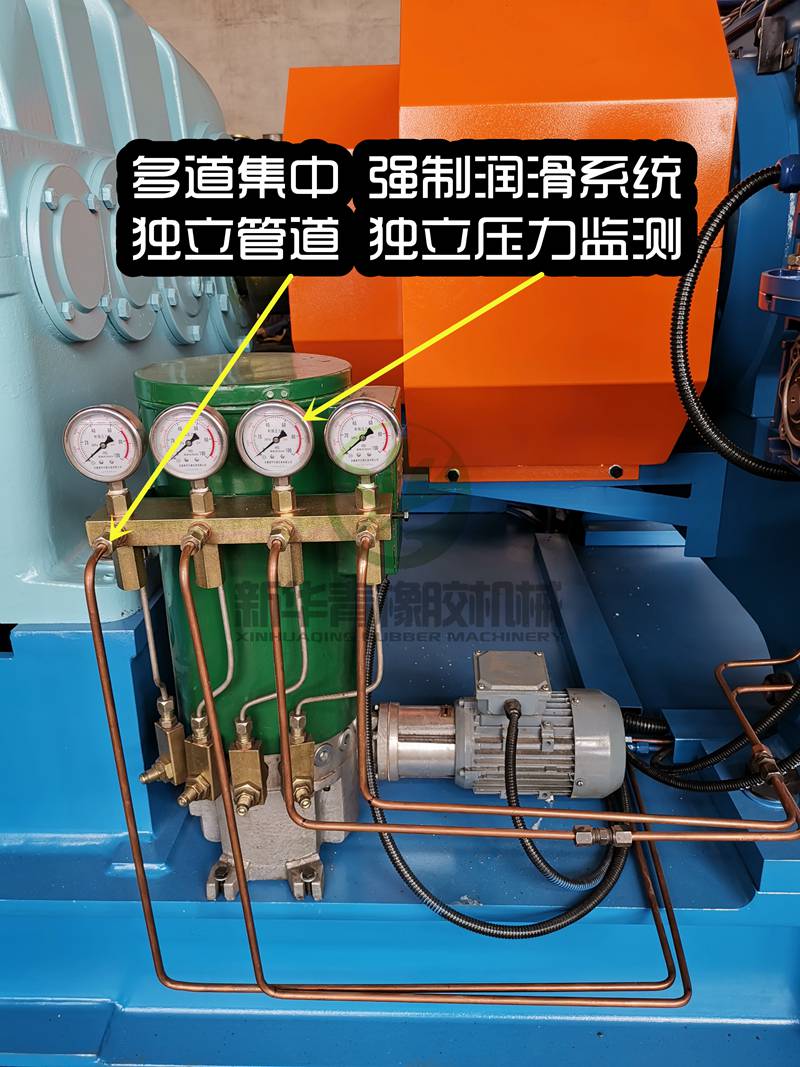

（1）     辊筒轴承润滑：采用强制稀油润滑。

（2）     速比齿轮及减速器齿轮润滑：采用飞溅式润滑。

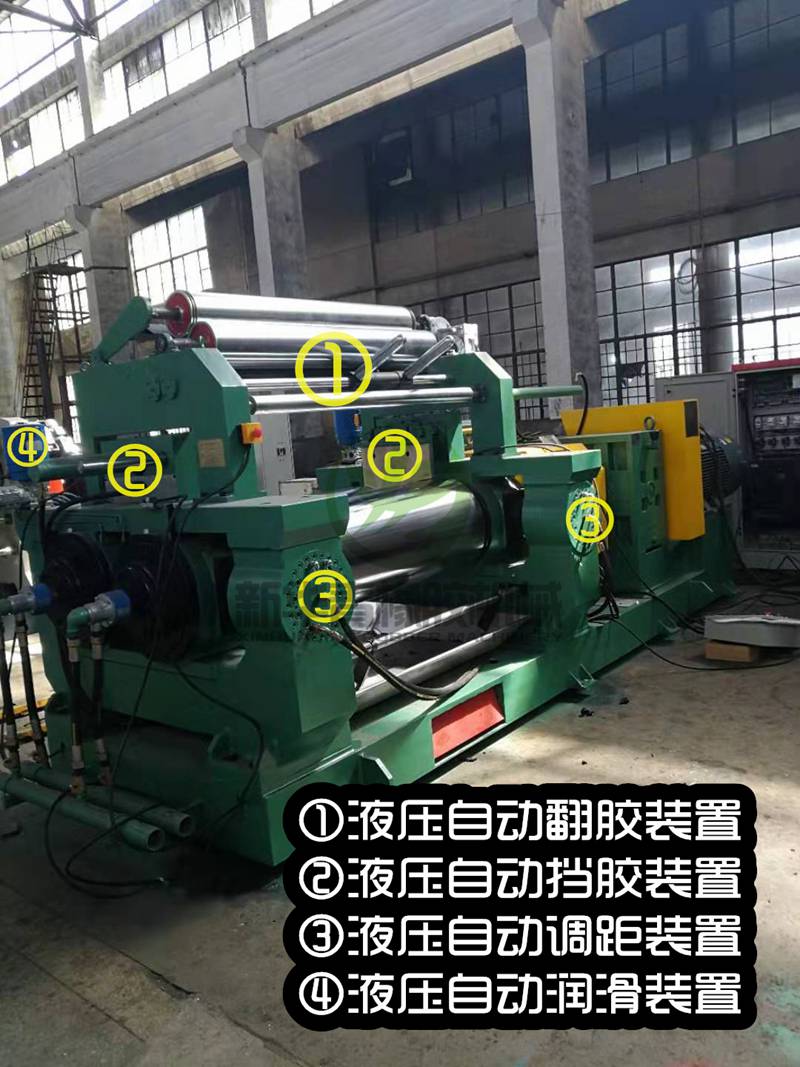

10、  翻胶装置：无极调速、液压往复、自动翻胶装置。

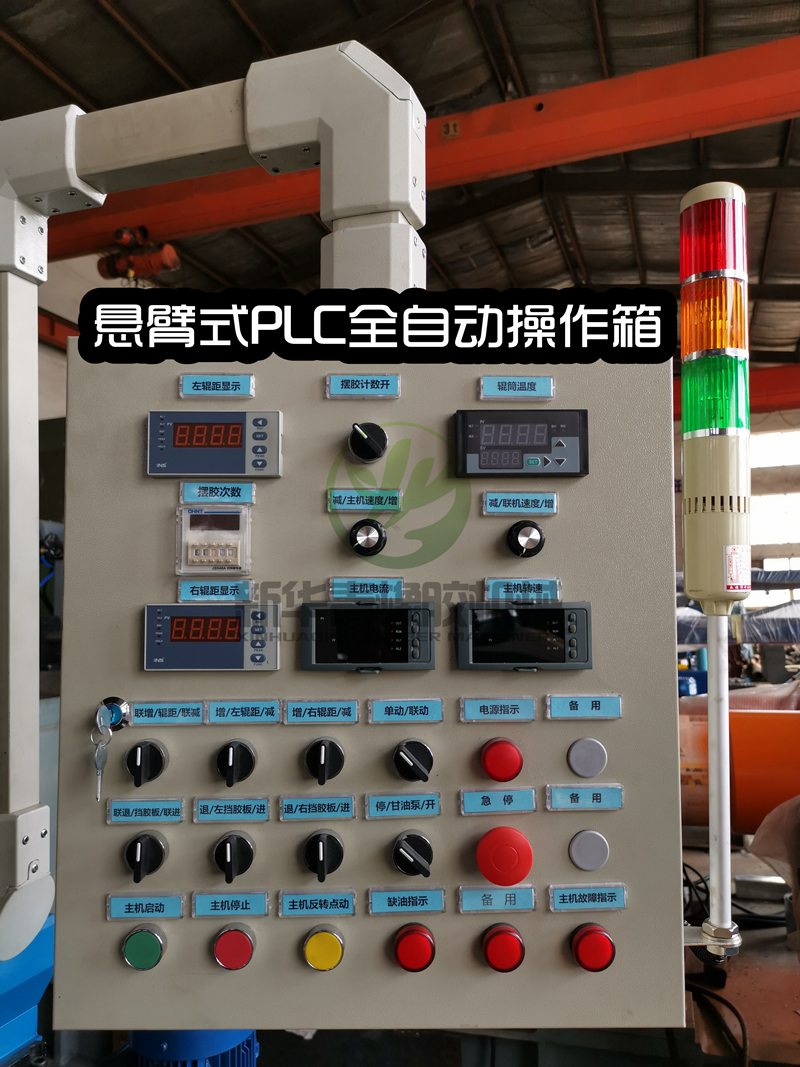

11、  电气控制

（1）     主要低压电气元件采用正泰电器或同级别品牌。
